ZORN lengvasis deflektometras

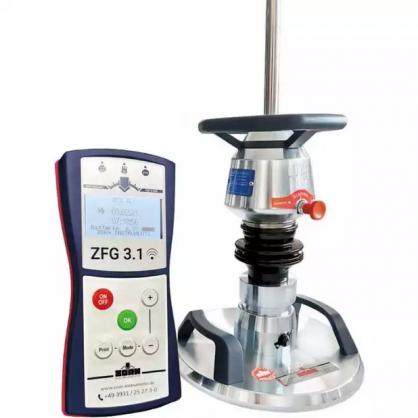

ZFG 3.1 Lengvo svorio deflektometras (LWD) pagal ASTM E2835-11 ir TP BF-StB B 8.3 dalį, kalibruotas pagal TP BF-StB B dalį 8.4 Lengvojo svorio deflektometras ZFG 3.1 naudojamas dinaminiam deformacijos moduliui Evd MPa [MN/m²] nustatyti atliekant dinaminės plokštės apkrovos bandymą. Bandymų rezultatai pateikia išvadas apie dirvožemių laikomąją galią ir tankinimo kokybę. Pagrindinė LWD taikymo sritis yra žemės darbai, transporto infrastruktūros statyboje.

• Integruotas WIFI siųstuvas belaidžiam, greitam ir saugiam matavimo duomenų perdavimui iš ZFG į išmanųjį telefoną, planšetinį kompiuterį ar kompiuterį
• Pasirenkamas didelio tikslumo GPS/GNSS imtuvas
• Automatinis įlinkio, s/v vertės ir deformacijos modulio Evd skaičiavimas
• Krovinio įtaisas su 10 kg numetimo svoriu, smūginė apkrova 7,07 kN, matavimo diapazonas Evd 15-70 MPa (MN/m²)
• Paruoštas pasirinktiniam apkrovos įtaisui su 15 kg kritimo svoriu ir 1,5 karto smūgine apkrova (10,605 kN); matavimo diapazonas Evd 70-105 MPa (MN/m²)
• 300 mm pagrindo plokštė su pagreičio jutikliu (MEMS), maks. žemės slėgis 0,1 MPa (MN/m²) 7 Matavimo gylis / poveikio gylis: apytiksliai. 600 mm
• Jutiklio korpusas paruoštas dinaminiam CBR ir 150 mm pagrindo plokštės priedui
• Ergonomiška trikampė rankena su neslystančia milteline danga
• Visos metalinės dalys su apsauga nuo korozijos ir tinkamos naudoti statybvietėse
• Rankinė elektronikos dėžutė (duomenų kaupiklis) tvirtame, oro sąlygoms atspariame odiniame dėkle
• Automatinis nuokrypio vidurkio, s/v vertės ir modulio (Evd) apskaičiavimas
• Daugiakalbis, apšviestas ir grafinis ekranas, nukreipimo grafikų rodymas
• Vidinė atmintis ir SD kortelė iki 10 000 matavimų, automatinė saugykla SD kortelės USB adapteris
• Jutiklio savikontrolė (2G) ir integruota kalibravimo atmintis
• Išankstinio įkėlimo smūgius galima išjungti
• Maitinimas: keturios standartinės R6 baterijos (Mignon tipo / AA) maždaug. 1500 testų (įskaičiuota) Termo spausdintuvo sąsaja
• Greito paleidimo vadovas ir kalibravimo protokolas
• Gamintojas: SCCS
